Als eine der ersten Aufgaben für meinen TAPR-VNA stand das Nachmessen von Dämpfungsgliedern im Raum. Primär um ein Gefühl für die Genauigkeit des VNA zu bekommen, aber auch um zu sehen ob einer der Dämpfungsglieder vielleicht doch nicht so ganz professionell ist …

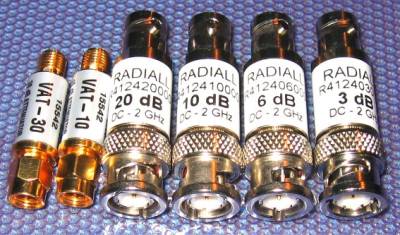

Zum Einsatz kommen 2 SMA-Dämpfungsglieder von Minicircuits (10 & 30dB), sowie 4 BNC-Dämpfungsglieder von Radiall (3 & 6 & 10 & 20dB).

Zugehörige Datenblätter :

attenuators_datasheet.zip

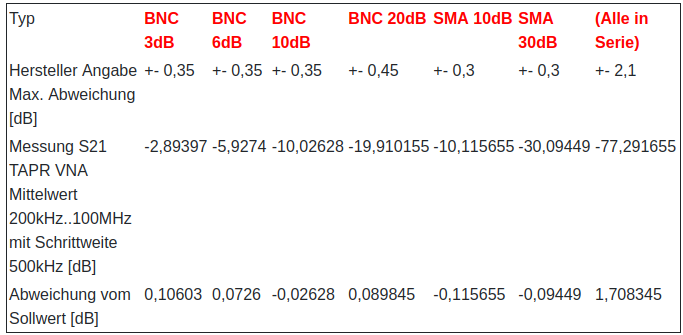

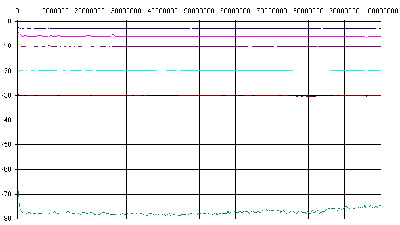

Two-Port Messung S21 :

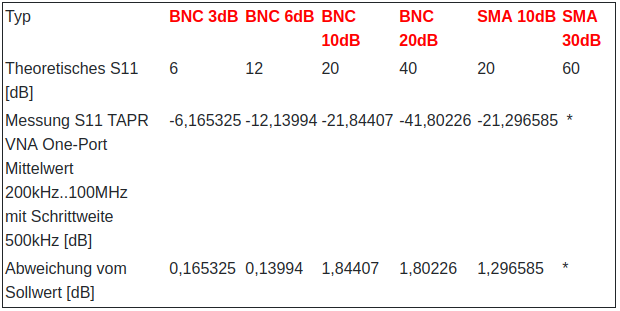

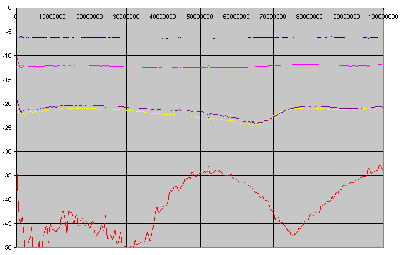

One-Port Messung S11 :

Mit einem Dämpfungsglied läßt sich aber auch eine S11 Messung durchführen, wenn der zweite Anschluss offen bleibt. Z.b. ergibt dann ein 10dB Dämpfungsglied ein S11 von 20dB.

(*) 30dB wären 60dB S11, TAPR-VNA kann nur 40dB Rückflussdämpfung messen
